Spesifikasi dan konfigurasi router rb951

Konfigurasi di bawah ini diuji pada MikroTik RB951Ui-2HnD dengan RouterOS ver. 6.41.4 dan versi firmware. 6.41.4 (13 April 2018).


Meskipun konfigurasinya untuk RB951Ui-2HnD, dengan pengetahuan dasar tentang RouterOS Anda dapat menjalankannya di router MikroTik mana pun.


Semua file dan kredensial yang dibutuhkan akan disediakan oleh JoinMyWifi.

ROUTER DENGAN KONFIGURASI DEFAULT:

Dengan asumsi router MikroTik telah menginstal konfigurasi default, Anda dapat mengikuti langkah-langkah di bawah ini. Jika tidak, setel ulang router dan akan kembali ke pengaturan pabrik dengan konfigurasi default.


LANGKAH 1: UPDATE ROUTEROS

#Hubungkan MikroTik ke internet via ethernet1

#Hubungkan komputer anda dengan MikroTik lewat ethernet2

#Gunakan software WinBox terbaru untuk konek ke MikroTik menggunakan IP(username default:admin/password default:(tidak ada))


Jika semua sudah nah Mikrotik akan mempunyai akses ke internet

#Update RouterOS (Sistem->Paket->Periksa Pembaruan->Unduh & Instal). Ini akan reboot secara otomatis


LANGKAH 2: UPDATE FIRMWARE/UPLOAD FILE

#Hubungkan ke MikroTik menggunakan IP

#Update Routerboard (System->Routerboard->Upgrade)


Disable mpls dan paket routing (System->Packages pilih paket dan klik "Disable")

#Masukkan "HotspotFiles " isi folder di folder root MikroTik (File). Anda dapat drag dan drop file di MikroTik

Reset konfigurasi default(Sistem->Reset Konfigurasi->Centang "Tidak Ada Konfigurasi Default, Centang" Jangan Cadangan", Klik "Reset Konfigurasi"). Ini akan secara otomatis reboot


LANGKAH 3: IMPOR KONFIGURASI

#Hubungkan ke MikroTik menggunakan MAC. Jika suatu saat Anda terputus, jangan khawatir, itu normal karena koneksi MAC tidak terlalu stabil. Periksa apakah versi RouterOS terbaru (ditampilkan di jendela WinBox di bagian atas) dan firmware Routerboard terbaru terpasang dengan benar


Jalankan skrip konfigurasi. Catatan: Ctrl-l membersihkan jendela terminal. Ctrl-v aktifkan menonaktifkan pelengkapan otomatis (jika diaktifkan, tempel tidak berfungsi dengan benar) jadi, selalu gunakan klik kanan untuk menempelkan. Jika Anda menempelkan konfigurasi, waspadalah terhadap kesalahan apa pun dalam eksekusi (kesalahan tersebut mudah diketahui karena dimulai di sisi kiri terminal). Untuk saat ini kita akan mengimpor konfigurasi. Ikuti langkah-langkah di bawah ini:


Jalankan perintah di bawah ini. Jika terjadi kesalahan, perbaiki (atau tinggalkan jika tidak penting), dan salin/tempel sisa konten "configuration1.rsc" di Terminal Baru (jika sambungan Anda terputus saat perintah sedang berjalan, menyambungkan kembali dan periksa apakah perintah terakhir berhasil dimuat. Jika tidak, mungkin lebih baik untuk mengatur ulang konfigurasi dan mencoba lagi):

/import verbose=yes konfigurasi1.rsc


Putuskan sambungan dan koneksi menggunakan IP


Periksa apakah koneksi ke oVPN berjalan (PPP->Interface: "oVPN-server1" harus memiliki tanda "R" di sebelah kiri). PENTING: Layanan tidak akan berfungsi jika oVPN tidak berjalan


Jalankan perintah di bawah ini. Jika terjadi kesalahan, perbaiki (atau tinggalkan jika tidak penting), dan salin/tempel isi "configuration2.rsc" lainnya di Terminal Baru:


menghubungkan dengan Wifi Saya

Konfigurasi Router MikroTik

 Rumah Konfigurasi perute

CARA KONFIGURASI ROUTER MIKROTIK UNTUK MENJALANKAN JOINMYWIFI MARKETING SOLUTION

Konfigurasi di bawah ini diuji pada MikroTik RB951Ui-2HnD dengan RouterOS ver. 6.41.4 dan versi firmware. 6.41.4 (13 April 2018).


Meskipun konfigurasinya untuk RB951Ui-2HnD, dengan pengetahuan dasar tentang RouterOS Anda dapat menjalankannya di router MikroTik mana pun.


Semua file dan kredensial yang dibutuhkan akan disediakan oleh JoinMyWifi.


PENTING: Anda harus memberikan kami nomor seri MikroTik jika tidak, layanan tidak akan berfungsi (Sistem->Routerboard->Nomor Seri).


Konfigurasi MikroTik

Spesifikasi RB951Ui-2HnD


ROUTER DENGAN KONFIGURASI DEFAULT:

Dengan asumsi router MikroTik telah menginstal konfigurasi default, Anda dapat mengikuti langkah-langkah di bawah ini. Jika tidak, setel ulang router dan akan kembali ke pengaturan pabrik dengan konfigurasi default.


LANGKAH 1: UPDATE ROUTEROS

#Hubungkan MikroTik ke internet via ethernet1

#Hubungkan komputer anda dengan MikroTik lewat ethernet2

#Gunakan software WinBox terbaru untuk konek ke MikroTik menggunakan IP(username default:admin/password default:(tidak ada))

MikroTik RouterOS#Jika semua sudah nah Mikrotik akan mempunyai akses ke internet

#Update RouterOS (Sistem->Paket->Periksa Pembaruan->Unduh & Instal). Ini akan reboot secara otomatis

Pembaruan MikroTik RouterOS


LANGKAH 2: UPDATE FIRMWARE/UPLOAD FILE

#Hubungkan ke MikroTik menggunakan IP

#Update Routerboard (System->Routerboard->Upgrade)

Pembaruan firmware MikroTik#Disable mpls dan paket routing (System->Packages pilih paket dan klik "Disable")

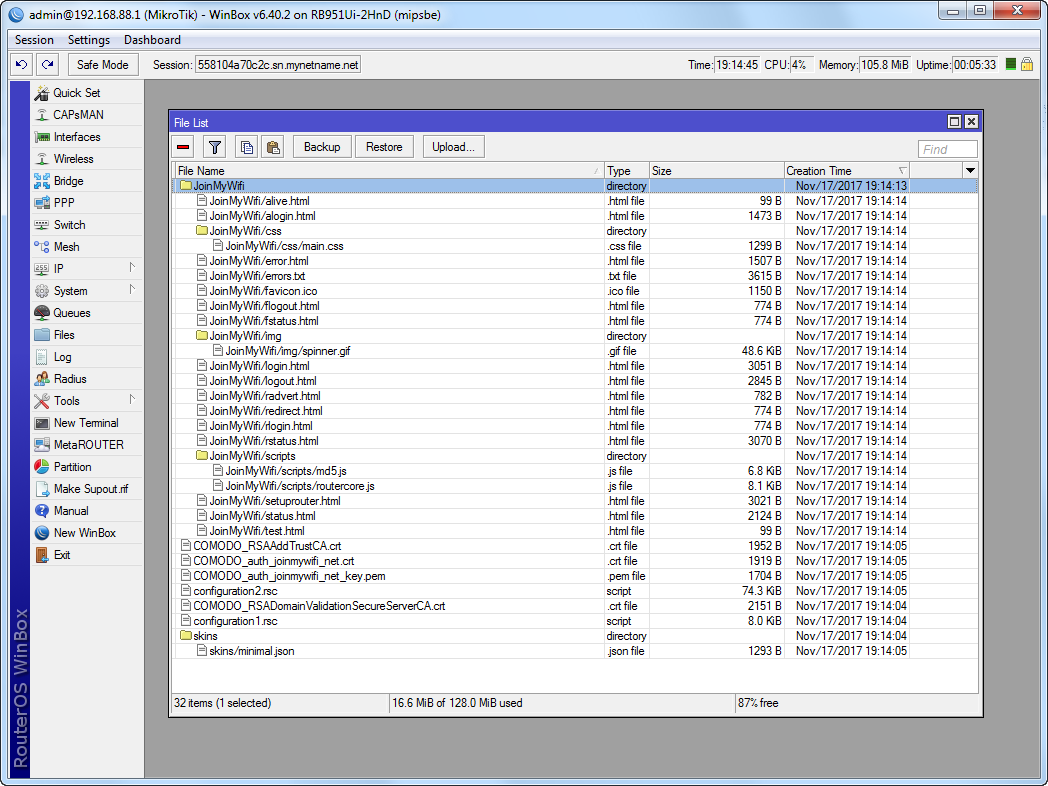

#Masukkan "HotspotFiles " isi folder di folder root MikroTik (File). Anda dapat drag dan drop file di MikroTik

MikroTik RouterOS#Reset konfigurasi default(Sistem->Reset Konfigurasi->Centang "Tidak Ada Konfigurasi Default, Centang" Jangan Cadangan", Klik "Reset Konfigurasi"). Ini akan secara otomatis reboot


LANGKAH 3: IMPOR KONFIGURASI

#Hubungkan ke MikroTik menggunakan MAC. Jika suatu saat Anda terputus, jangan khawatir, itu normal karena koneksi MAC tidak terlalu stabil. Periksa apakah versi RouterOS terbaru (ditampilkan di jendela WinBox di bagian atas) dan firmware Routerboard terbaru terpasang dengan benar

MikroTik menggunakan MAC#Jalankan skrip konfigurasi. Catatan: Ctrl-l membersihkan jendela terminal. Ctrl-v aktifkan menonaktifkan pelengkapan otomatis (jika diaktifkan, tempel tidak berfungsi dengan benar) jadi, selalu gunakan klik kanan untuk menempelkan. Jika Anda menempelkan konfigurasi, waspadalah terhadap kesalahan apa pun dalam eksekusi (kesalahan tersebut mudah diketahui karena dimulai di sisi kiri terminal). Untuk saat ini kita akan mengimpor konfigurasi. Ikuti langkah-langkah di bawah ini:


Jalankan perintah di bawah ini. Jika terjadi kesalahan, perbaiki (atau tinggalkan jika tidak penting), dan salin/tempel sisa konten "configuration1.rsc" di Terminal Baru (jika sambungan Anda terputus saat perintah sedang berjalan, menyambungkan kembali dan periksa apakah perintah terakhir berhasil dimuat. Jika tidak, mungkin lebih baik untuk mengatur ulang konfigurasi dan mencoba lagi):

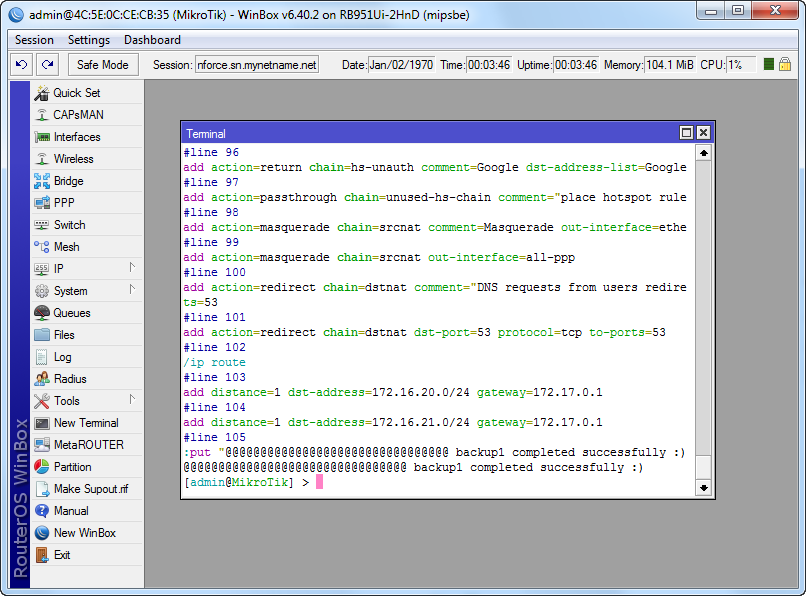

/import verbose=yes konfigurasi1.rsc

Konfigurasi MikroTik.rsc

Konfigurasi MikroTik.rsc 2

Putuskan sambungan dan koneksi menggunakan IP

Putuskan sambungan MikroTik dan koneksi menggunakan IP

Periksa apakah koneksi ke oVPN berjalan (PPP->Interface: "oVPN-server1" harus memiliki tanda "R" di sebelah kiri). PENTING: Layanan tidak akan berfungsi jika oVPN tidak berjalan

MikroTik oVPN

Jalankan perintah di bawah ini. Jika terjadi kesalahan, perbaiki (atau tinggalkan jika tidak penting), dan salin/tempel isi "configuration2.rsc" lainnya di Terminal Baru:

/import verbose=yesconfiguration2.rsc

Konfigurasi MikroTik2.rsc

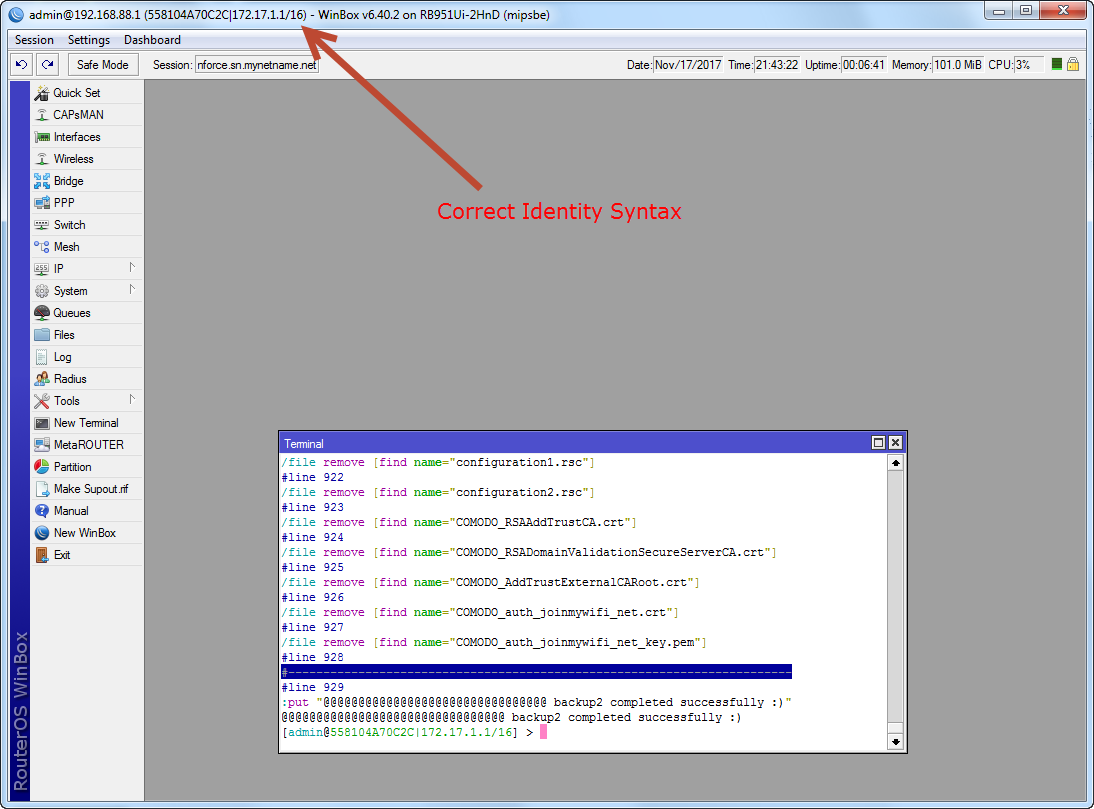

Sintaks Identitas MikroTik Connect

Tetapkan kata sandi untuk pengguna admin (Sistem-> Kata Sandi)

KONFIGURASI SELESAI: LAYANAN REBOOT DAN UJI


kemungkinan perubahan di tempat


SSID, kata sandi, saluran

DAFTAR AKSES NIRKABEL

Aktifkan Nirkabel->Daftar Akses dan nonaktifkan "Otentikasi Default" di Nirkabel->Antarmuka

Jika ada lebih dari satu AP MikroTik di area yang sama untuk membantu roaming

ANTRIAN

Aktifkan Antrean->"Staf Tamu PCQ" dan tetapkan batas maksimal unggah/unduh sesuai bandwidth

Aktifkan Antrian->"Batasi setiap Staf Tamu"

Ubah alamat MAC AP virtual [64:D1:54:00:00:02]

Jika terdapat lebih dari satu AP MikroTik di area yang sama untuk menghilangkan konflik

Tambahkan alamat MAC titik akses di ip->hotspot->ip-binding untuk mendapatkan akses ke internet

Ubah zona waktu menjadi deteksi otomatis jika di luar gratis:

Aktifkan Sistem->Jam->"Deteksi Otomatis Zome Waktu"

Deskripsi antarmuka

ether1: port WAN (klien DHCP)


jembatan-admin: Admin port (server DHCP 192.168.88.1/24)

 -> eter2


bridge-pos (server DHCP 10.10.0.1/16): Jaringan titik penjualan (jaringan aman untuk kamera/pesanan tablet, dll.)

 ->wlan1 (SSID="Bergabung dengan POS Wifi Saya")

 -> eter3

 -> eter4

 -> eter5


staf jembatan (server DHCP 10.20.0.1/16): Jaringan staf

 ->vlan-wlan1-staff: SSID="JoinMyWifi Staff" vlan(ID=20) di wlan1

 ->vlan3-staf: vlan(ID=20) di ether3

 -> staf vlan4: vlan(ID=20) di ether4

 ->vlan5-staf: vlan(ID=20) di ether5


bridge-guests (server DHCP 10.30.0.1/16): Hotspot pengguna

 ->vlan-wlan1-guests: SSID="Gabung Tamu MyWifi (Gratis)" vlan(ID=30) di wlan1

 ->vlan3-tamu: vlan(ID=30) di ether3

 ->vlan4-tamu: vlan(ID=30) di ether4

 ->vlan5-tamu: vlan(ID=30) di ether5


ROUTER DENGAN KONFIGURASI YANG ADA:

PENTING: Dalam hal ini Anda harus meminta JoinMyWifi untuk menyediakan file konfigurasi yang berbeda.


Jika router Anda memiliki konfigurasi yang tidak ingin Anda hapus, lakukan perubahan berikut:


Di router (sebelum menjalankan skrip):

Nonaktifkan server DHCP dan alamat IP untuk jembatan yang digunakan oleh AP

Nonaktifkan server hotspot yang ada

Nonaktifkan propagasi dns dari klien DHCP jika ada

Hapus aturan:

/ip firewall filter tambahkan tindakan=passthrough chain=unused-hs-chain comment="tempatkan aturan hotspot di sini" di aktifkan=yes /ip firewall nat

tambahkan action=passthrough chain=unused-hs-chain comment="tempatkan aturan hotspot di sini" diaktifkan=ya

Jalankan skrip seperti yang dinyatakan pada bagian di atas dan kemudian:

podcast aturan yang ditambahkan ke bagian atas daftar jika belum ada: Aturan filter firewall, Aturan nat Firewall, Aturan taman bertembok Hotspot

Tetapkan zona waktu dalam jam

Periksa IP yang bermasalah

Setel srcnat untuk antarmuka wan

Atur port jembatan untuk hotpost

Pilih router MikroTik yang sesuai tabel di bawah ini
